Это небольшое руководство, для
тех кто решил поменять батарею в телефонах серии С33x. В сервис-центре
с вас за это возьмут 50-70 рублей, так что вам выбирать. Также здесь
рассказано о том как поменять корпус телефона и о возможных
неисправностях.
|
Для того, чтобы разобрать
телефон Motorola вам потребуется набор отверток для сотовых. Эти
отвертки специально предназначены для выкручивания маленьких шурупов и
имеют насадку в виде шестиконечной звезды (рис.1). Не рекомендую
подбирать обыкновенные отвертки (будь-то крестовые, плоские, часовые) -
можно запросто свернуть головку шурупа.
|
|
|

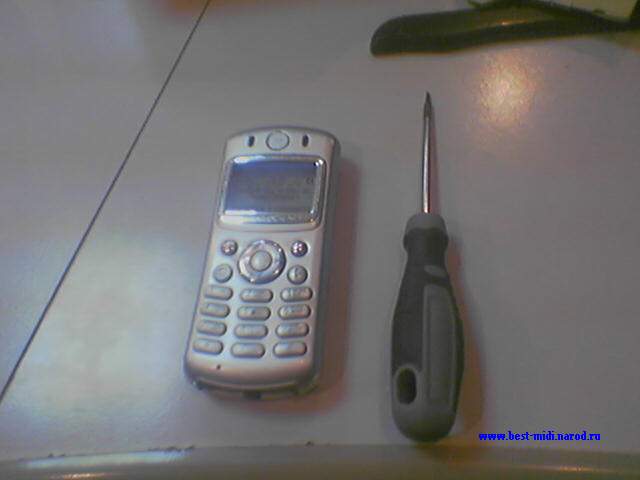

Рис.
1. Справа отвертка, слева
телефон. :-)
|
|
Приступим, снимаем нижнюю часть
корпуса, получаем вот такую картину (Рис. 2). ТЕЛЕФОН ЖЕЛАТЕЛЬНО
ВЫКЛЮЧИТЬ.
|
|
|

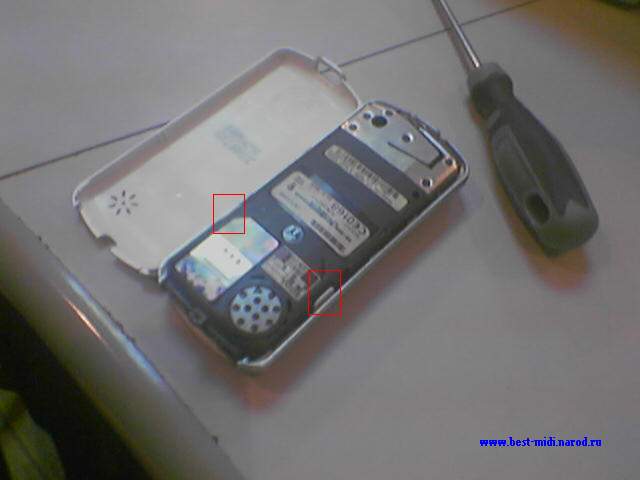

| Рис. 2.
Красным выделены зажимы корпуса. |
|
Затем отгибаем зажимы корпуса,
выделенные на рисунке 2. красным цветом и снимаем верхнюю часть корпуса
вместе с клавиатурой. Следует помнить, что верхняя часть корпуса еще
крепиться в районе антенны.
|
|
|

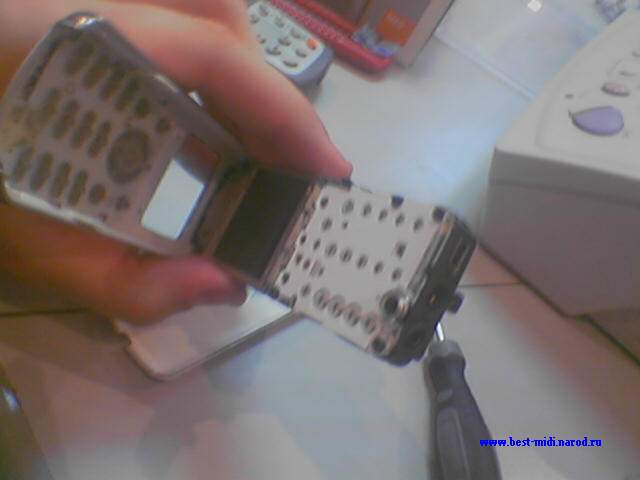

Рис.
3. Снимаем верхнюю часть корпуса.
|
|
Мы сняли корпус (новый одевается
в обратном порядке). Далее, для смены батареи необходимо открутить
шесть шурупиков, выделенных на рисунке 4 красным цветом. Делается это
как показано на рисунках 5,6.
|
|
|
Рис.
4. Красным цветом выделены болты, синим - держатели платформы.
|
|
|

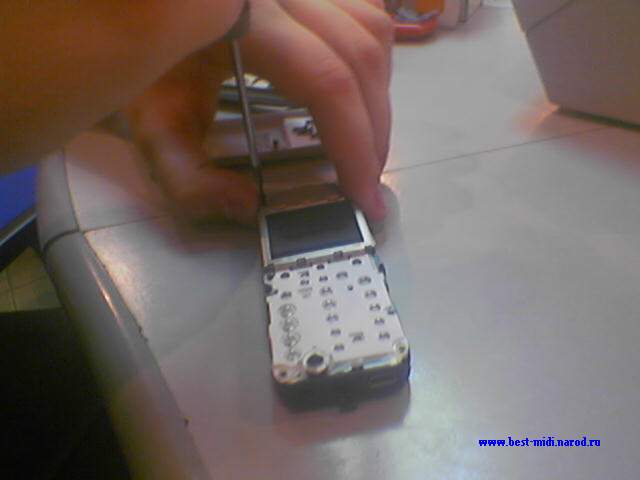

Рис. 5. Выкручиваем, не прилагая усилий.
|
|
|

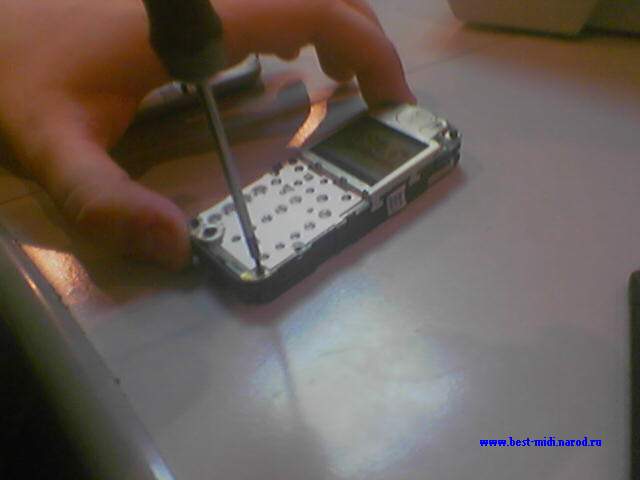

Рис. 6. Кручу, верчу, запутать хочу.
|
|
После того как мы выкрутили все
болты, отгибаем держатели платформы, выделенные синим цветом на рисунке
4. Не усердствуйте, можно и сломать. После этого телефон "развалится" у
вас в руках на две половинки. И о чудо, мы видим батарею (напоминает
батарею радиотелефона). См. Рис. 7.
|
|
|
Рис. 7. Экранированная платформа телефона и
прикрепленная к ней батарея.
|
|
На рисунках 8 и 9 красным цветом
выделено крепление батареи к платформе. Синим выделен выключатель
телефона (отключает даже цепь зарядки). Переводите его в положение off
и вытаскиваете батарею. Аккуратнее не надо тянуть ни за провода, ни за
саму батарею. Не будьте варварами :-)
|
|
|
Рис. 8. Телефон в разобранном состоянии.
|
|
|
Рис. 9. Платформа и батарея.
|
|
Теперь относительно участка
выделенного на рисунке 8 зеленым цветом. В этом месте ваша антенна
контактирует с платформой. Потрите ластиком контакты на платформе, хуже
не будет. Несколько раз встречал, что контакты истерты практически до
платы (мнут телефон в руках что-ли?). В этом случае, если связь заметно
ухудшилась, рекомендую посетить сервис. Можно восстановить
контактирующие полоски при помощи специальных токопроводящих карандашей.
|
Все батарейку вы поменяли,
собираем телефон. Выполняем все операции в обратном порядке, да и не
забудьте выставит время, год, месяц и пр.
|
|
